KW Ova Spin (GR): Retrofit der Zentrale

Bauherr
Engadiner Kraftwerke AG, Zernez
Projektierung
IM Maggia Engineering SA
Zeitraum
2023 - laufend
Baukosten
CHF 21 Mio.
Leistungen
  • Vorprojekt
  • Bauprojekt
  • Ausschreibung
  • Offertvergleich
  • Vergabeantrag
  • Ausführungsprojekt
  • Ausführung
  • Inbetriebsetzung
Beschreibung

Retrofit der Zentrale Ova Spin mit folgenden Arbeiten:

  • Revision Pumpturbinen
  • Revision Synchrongeneratoren
  • Ersatz der Kugelschieber
  • Ersatz Kühlwassersystem
  • Ersatz Maschinensteuerungen
  • Revision Dotiergruppe
Hauptdaten

Hauptmaschinengruppen:

  • 2 vertikale Maschinengruppen
  • Francis-Pumpturbinen     2 x 25 MW
  • Nennwassermenge         2 x 17 m³/s
  • Nennfallhöhe            70 – 200 m
  • Drehzahl         375 oder 500 U/Min    (je nach Nennfallhöhe)
  • Synchron-Motorgeneratoren     2 x 27 MVA
  • Maschinentransformatoren     2 x 30 MVA
  • Anfahrumrichter         10 MW
  • GIS-Schaltanlage         60 kV
  • Unabhängige geschlossene Kühlwassersysteme pro Maschinengruppe

Dotiergruppe:

  • 1 horizontale Maschinengruppe
  • Francis-Turbine         500 kW
  • Synchron-Generator         600 kVA
KW Ova Spin (GR): Retrofit der Zentrale (457 KB)
Kraftwerk Ova Spin (in Staumauer integriert)

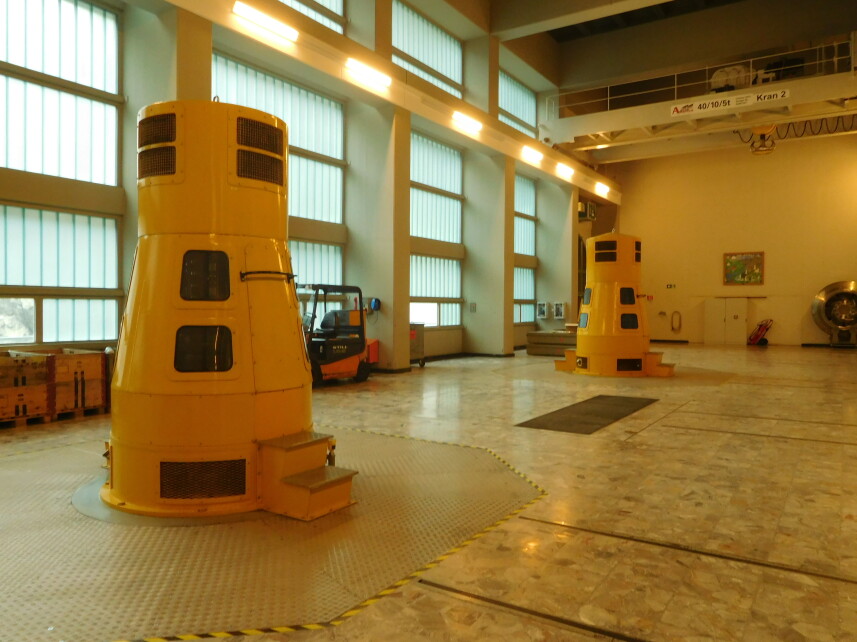

Maschinensaal im Kraftwerk Ova Spin

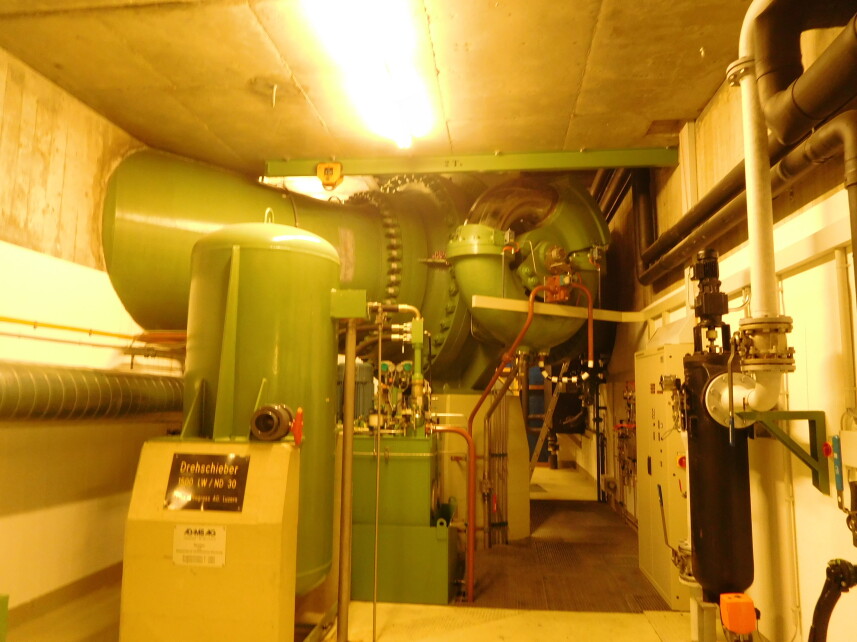

Kugelschieber (vor der Revision)
