Rhätische Bahn – Telekommunikationsanlagen im neuen Albula II-Tunnel (GR)

Baukosten: rund CHF 12.6 Mio CHF gesamt im Mandat,
rund 2.9 Mio CHF für die Telekommunikationsanlagen

Beschreibung: Der Albulatunnel der Rhätischen Bahn wurde 1903 eröffnet. Die Zustandserfassung im Jahr 2006 hat ergeben, dass sich mehr als die Hälfte der 5865 Meter langen Tunnelröhre in schlechtem Zustand befindet und saniert werden muss. Unter Berücksichtigung aller massgebenden Kriterien, entschied sich die RhB im Jahr 2010 für einen Neubau des Albulatunnels parallel zur existierenden Röhre statt einer Instandsetzung der bestehenden Röhre.
Die IUB Engineering AG gewann im Jahr 2018 das Planermandat des Teilprojekts «bahntechnische Anlagen». Dieses um-fasst die 50Hz-Niederspannunganlagen und alle Telekommunikationsanlagen.

Hauptdaten

Inhouse-Telefonanlage
Notrufsäulen mit 12 Stationen
Videoüberwachungsanlage mit 42 Kameras
WLAN-Anlage (12 Access Points)

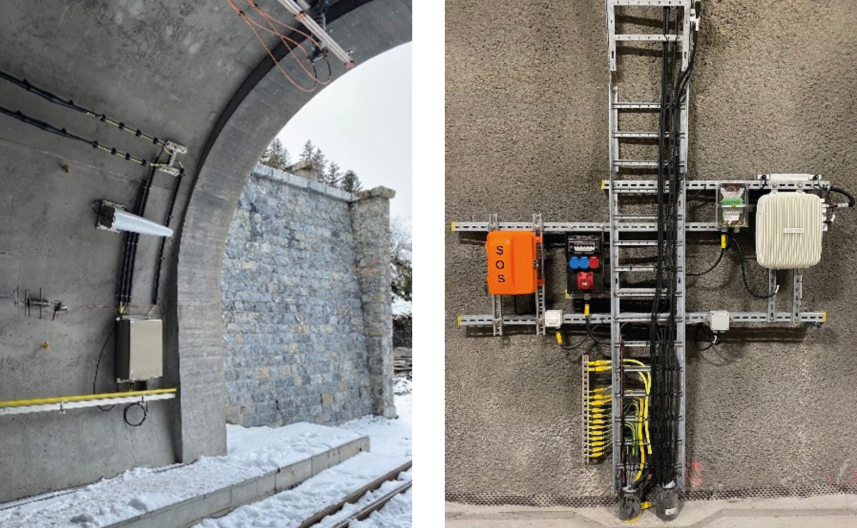

Strecken- und Tunnel-Funk (Strahlungskabel, 2 Kopfstationen, 3 Repeater-Stationen)
Polycom (Anpassung 1 TETRA-Basisstation und 1 neue Kopfstation, 4 Tunnelstationen)
Integration privater Mobile Provider
GPS (Ortung im Tunnel über 12 Repeater)
MPLS-Netzwerk (14 Switches

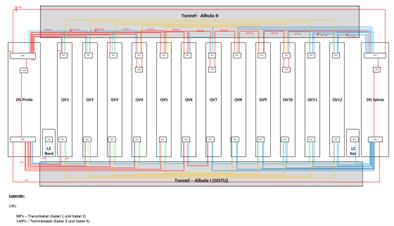

LWL-Netz (ca. 12 Kabel-Kilometer, 14 CWDM Mux-Demux-Stationen)
Alarmsystem mit Einbindung ins über-geordnete RhB-Alarmsystem

Alle Anlagen sind in die übergeordnete RhB-Leittechnik integriert worden.
